适用于液(气)压缸柱塞,活塞,活塞杆,以避免它们与缸壁相接触, 并起支承和导向作用。一般与阶梯形封,矩形封配套使用。 工作压力:≤50MPa(100℃时) 工作温度:-100℃~+180℃ 工作介质:液压油、气 材质:聚甲醛、四氟耐磨带、酚醛夹布、增强尼龙 。

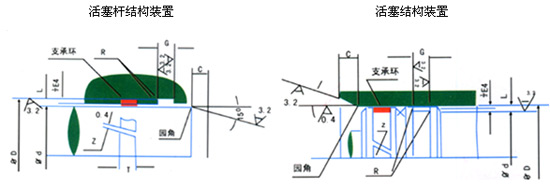

液压活塞支承环 |
液压气动活塞的支承环 |
规格代号 |
D H10 |
d h9 |
L |
G |
Z 支承环间隙 |
规格代号 |
D H10 |
d h9 |
L |
G |
Z 支承环间隙 |
YZZ-5904 |
20-40 |
D-5 |
2.5 |
4.2 |
1-2 |
YZZ-5954 |
20-40 |
D-4 |
2 |
4.2 |
1-2 |
YZZ-5906 |
25-80 |
D-5 |
2.5 |
6.2 |
1-3 |
YZZ-5956 |
25-80 |
D-4 |
2 |
6.2 |
1-3 |
YZZ-5908 |
40-250 |
D-5 |
2.5 |
8.1 |
2-4 |
YZZ-5958 |
40-250 |
D-4 |
2 |
8.1 |
2-4 |
YZZ-5909 |
40-320 |
D-5 |
2.5 |
9.7 |
2-4.5 |
YZZ-5959 |
40-320 |
D-4 |
2 |
9.7 |
2-4.5 |
YZZ-5915 |
125-600 |
D-5 |
2.5 |
15 |
2-7 |
YZZ-5965 |
125-600 |
D-4 |
2 |
15 |
2-7 |
YZZ-5920 |
200-600 |
D-5 |
2.5 |
20 |
3-7 |
YZZ-5970 |
200-300 |
D-4 |
2 |
20 |
3-7 |
YZZ-5925 |
300-600 |
D-5 |
2.5 |
25 |
4-7 |
YZZ-5975 |
300-600 |
D-4 |
2 |
25 |
4-7 |
YZZ-5930 |
300-630 |
D-5 |
2.5 |
30 |
4-7.5 |
YZZ-5980 |
300-630 |
D-4 |
2 |
30 |
4-7.5 | |
液压活塞杆的支承环 |
液压气动活塞杆的支承环 |
规格代号 |
d f8 |
D h9 |
L |
G +0.2 0 |
Z 支承环间隙 |
规格代号 |
df08 |
d h9 |
L |
G |
Z 支承环间隙 |
YZZ-5804 |
16-.6 |
d+5 |
2.5 |
4.2 |
1-2 |
YZZ-5854 |
16-36 |
d+4 |
2 |
4.2 |
1-2 |
YZZ-5806 |
20-70 |
d+5 |
2.5 |
6.2 |
1-2 |
YZZ-5856 |
20-75 |
d+4 |
2 |
6.2 |
2 |
YZZ-5808 |
32-250 |
d+5 |
2.5 |
8.1 |
2-3.5 |
YZZ-5858 |
32-250 |
d+4 |
2 |
8.1 |
2-3.5 |
YZZ-5809 |
36-300 |
d+5 |
2.5 |
9.7 |
2-4 |
YZZ-5859 |
36-300 |
d+4 |
2 |
9.7 |
2-4 |
YZZ-5815 |
125-400 |
d+5 |
2.5 |
15 |
3-5 |
YZZ-5865 |
125-400 |
d+4 |
2 |
15 |
2-5 |
YZZ-5820 |
300-400 |
d+5 |
2.5 |
20 |
3-5 |
YZZ-5870 |
200-400 |
d+4 |
2 |
20 |
3-5 |
YZZ-5825 |
300-400 |
d+5 |
2.5 |
25 |
4-5 |
YZZ-5875 |
300-400 |
d+4 |
2 |
25 |
4-5 |
YZZ-5830 |
300-400 |
d+5 |
2.5 |
30 |
4-5 |
YZZ-5880 |
300-400 |
d+4 |
2 |
30 |
4-5 | | |
